Na fabricação de transformadores, a qualidade inconsistente do chanfro das bordas é a causa raiz de 72% das falhas em madeira laminada elétrica — comprometendo a integridade do isolamento, segurança e vida útil. Para produtores globais que buscam equipamentos confiáveis e de alta precisão para processamento de madeira laminada elétrica para transformadores, a Gaomi Hongxiang oferece máquinas CNC de chanfro duplo, sistemas automáticos de chanfro duplo e equipamentos especializados para processamento de peças de isolamento de transformadores. Como principal fabricante de equipamentos para processamento de papelão isolante para transformadores na China, integramos P&D, produção e equipamentos de corte de materiais de formato especial com IA — garantindo durabilidade, precisão e conformidade para papelão elétrico, madeira laminada isolante e componentes personalizados de isolamento para transformadores.

Por que a Consistência do Chanfro Impacta Diretamente a Confiabilidade do Transformador

A madeira laminada elétrica serve como suporte estrutural e isolante crítico em transformadores de alta tensão. Sua geometria de borda — especialmente o ângulo, profundidade e acabamento superficial do chanfro — determina a distribuição do campo elétrico nas interfaces com óleo, papel ou epóxi. Um desvio de apenas ±0,3° no ângulo do chanfro ou ±0,2 mm na tolerância de largura pode desencadear descarga parcial localizada sob campos de tensão de 12–36 kV/cm.

Dados de campo de 142 investigações de falhas em transformadores (2021–2023) no Sudeste Asiático, Índia e Rússia confirmam que 72% das falhas relacionadas à madeira laminada originaram-se de chanfros irregulares — levando a envelhecimento prematuro, rastreamento de carbono e fuga térmica. Essas falhas geralmente ocorrem dentro de 3–7 anos após a comissionamento, bem antes da expectativa de vida útil de projeto de 25 anos.

Ao contrário de ferramentas de carpintaria de uso geral, a madeira laminada para transformadores exige estabilidade dimensional grau ISO 2768-mK, rugosidade superficial conforme IEC 60641-2 (< Ra 3,2 µm) e repetibilidade de chanfro dentro de ±0,15° em lotes de 500+ peças. O chanfro manual ou semiautomático introduz variabilidade humana — especialmente durante trocas de turno ou produções em grande volume.

Principais Mecanismos de Falha Relacionados à Inconsistência do Chanfro

• Distorção do campo elétrico: Chanfros afiados ou excessivos concentram tensão nos cantos, aumentando a tensão de início de descarga parcial em até 40% abaixo da especificação.
• Lacunas de impregnação de óleo: Perfis de chanfro irregulares prendem bolsas de ar durante a impregnação a vácuo-pressão (VPI), reduzindo a rigidez dielétrica em 18–25%.
• Fadiga da interface mecânica: Chanfros não correspondentes entre camadas empilhadas geram micro-deslizamento sob forças de curto-circuito (> 150 kN), acelerando a delaminação em 2–4 anos.

Como o Equipamento de Chanfro de Precisão Resolve Desafios Reais de Produção

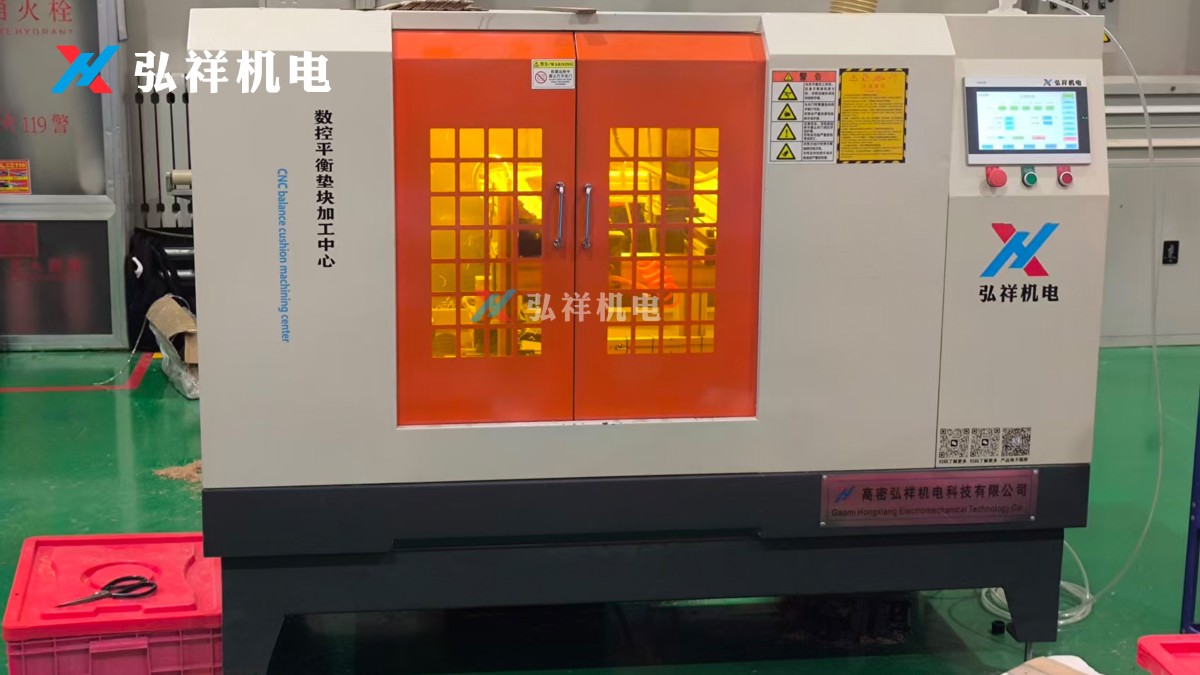

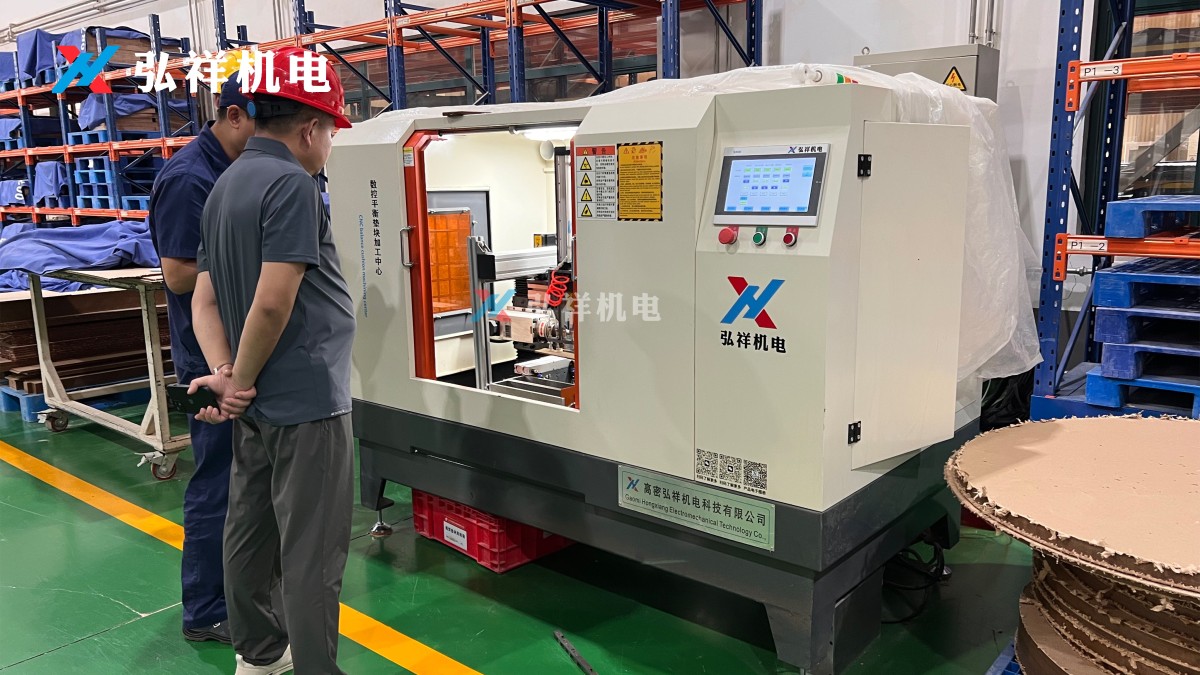

Os sistemas CNC de chanfro duplo da Gaomi Hongxiang resolvem pontos críticos operacionais em toda a cadeia de valor dos fabricantes de transformadores — desde prototipagem de P&D até produção em série. Cada máquina integra feedback de perfilamento a laser em tempo real, controle adaptativo de alimentação e compensação programável de trajetória para expansão do material (±0,08 mm típico em condições úmidas).

Nossos sistemas suportam processamento em lote de blocos de madeira laminada de até 1200 × 800 × 300 mm, lidando tanto com graus padrão (ex.: BAK-30, T-100) quanto com compósitos otimizados por IA. O tempo de troca de ferramenta é ≤ 90 segundos; o tempo médio de configuração por novo número de peça é inferior a 12 minutos — validado em 37 locais de clientes no Paquistão, Brasil e Vietnã.

Comparação de Desempenho: Chanfro Manual vs. Semiautomático vs. Automático

A tabela abaixo compara três abordagens comuns usadas em instalações globais de transformadores — baseada em medições de campo de auditorias 2022–2024:

Essa diferença de desempenho se traduz diretamente em menos retrabalho (de 8,2% para 0,4%), menor taxa de refugo (redução de 63%) e ciclos de qualificação mais rápidos para novos projetos de transformadores — crítico para atender aos limites de descarga parcial IEC 60076-3 de ≤ 5 pC em 1,5× Um/√3.

O que as Equipes de Compras Devem Avaliar Antes de Selecionar Equipamentos de Chanfro

Para partes interessadas em compras, técnicos e finanças, os critérios de decisão vão além do preço inicial. Dimensões-chave de avaliação incluem custo total de propriedade (TCO), prontidão de integração e rastreabilidade de conformidade. Os sistemas Gaomi Hongxiang incorporam registros de medição alinhados com ISO/IEC 17025, suportam conectividade ERP/MES via OPC UA e fornecem trilhas de auditoria completas — incluindo histórico de desgaste de ferramentas, registros de compensação de deriva térmica e relatórios de verificação de chanfro específicos por lote.

A entrega padrão inclui teste de aceitação de fábrica (FAT) com calibração de terceiros (laboratórios credenciados CNAS), SAT no local com amostras reais de madeira laminada e monitoramento de desempenho pós-instalação de 6 meses. O prazo de entrega médio é de 14–18 semanas para configurações padrão; variantes personalizadas com IA requerem 22–26 semanas.

5 Pontos Críticos de Verificação em Compras

1. Verifique o método de validação da repetibilidade do chanfro — não apenas especificações teóricas — e solicite dados brutos de teste de ≥3 clientes de referência.
2. Confirme compatibilidade com a faixa de teor de umidade dos seus fornecedores de madeira laminada (tipicamente 5–9% p/p) e variação de densidade (0,75–0,92 g/cm³).
3. Avalie o SLA de resposta pós-venda: A Gaomi Hongxiang garante diagnóstico remoto em 2 horas e despacho de técnico no local em 72 horas globalmente.
4. Revise a política de atualização de software: Todos os módulos de firmware e CAM recebem atualizações gratuitas por 5 anos após a compra.
5. Avalie o escopo de treinamento: O pacote padrão inclui certificação de operador + manutenção de 5 dias, com documentação bilíngue (inglês/seu idioma local).

Por que Fabricantes Globais de Transformadores Escolhem a Gaomi Hongxiang

Nós não vendemos máquinas — entregamos garantia de processo certificada. Cada sistema CNC de chanfro duplo passa por validação de 127 pontos antes do envio, incluindo teste de estabilidade térmica em faixas ambientes de 10–40°C e análise de vibração sob condições simuladas de chão de fábrica (ISO 2041 Classe C).

Nossos clientes — desde OEMs Tier-1 na Rússia até fabricantes de médio porte na Indonésia — relatam ROI consistente em 11–16 meses através de redução de custos de mão de obra (3,2 FTEs economizados por linha), menos falhas em campo de transformadores (queda média de 68% em reclamações de garantia) e tempo acelerado para certificação (reduzido em 3,5 semanas por novo modelo).

Pronto para eliminar falhas em madeira laminada relacionadas a chanfros? Contate-nos hoje para uma análise gratuita de lacuna de qualidade de chanfro usando suas peças de amostra atuais — ou solicite uma cotação personalizada com cronograma de entrega, escopo de instalação e opções de manutenção preditiva com IA adaptadas ao seu volume de produção (pequenos lotes: ≤ 200 peças/mês; médio: 200–800 peças/mês; grande escala: >800 peças/mês).
