As almofadas de gap de óleo, que desempenham um papel importante em equipamentos de energia, como transformadores, são usadas principalmente para preencher o gap de óleo entre os enrolamentos, fornecendo isolamento e suporte.

1. Definição e função

Uma almofada de gap de óleo é um objeto em bloco feito de material isolante que é colocado no gap de óleo entre os enrolamentos de um transformador. Suas principais funções incluem:

Efeito de isolamento: A almofada de gap de óleo possui boas propriedades de isolamento, pode efetivamente isolar os enrolamentos entre diferentes potenciais, evitar vazamento de corrente e curto-circuito, e garantir a operação segura do transformador.

Efeito de suporte: A almofada de gap de óleo também pode fornecer o suporte necessário para o enrolamento, manter a forma e a posição do enrolamento estáveis e evitar que o enrolamento seja deformado ou deslocado durante a operação.

2. Tipo e estrutura

Os tipos e estruturas das almofadas de gap de óleo são diversos para atender a diferentes projetos e requisitos operacionais de transformadores. Os tipos comuns de almofadas de gap de óleo incluem:

Classificadas por material: como almofadas de gap de óleo de borracha, almofadas de gap de óleo de plástico, etc., almofadas de gap de óleo de materiais diferentes possuem diferentes propriedades de isolamento e resistência ao envelhecimento.

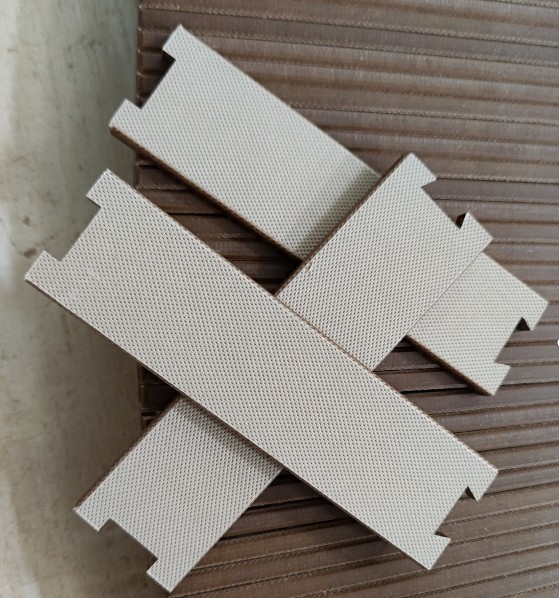

Classificadas por forma: formas comuns são retangulares, redondas, em forma de I, etc., e possuem designs especiais como entalhes em cauda de andorinha, entalhes em T, etc., para atender a necessidades específicas de instalação.

Estrutura composta: Algumas almofadas de gap de óleo são projetadas com uma estrutura composta, como formar uma camada isolante junto com o anel de papel, e melhorar a estabilidade e propriedades de isolamento através do design do sulco de limite e da camada de borracha.

3. Design e aplicação

O design da almofada de gap de óleo precisa considerar vários fatores, incluindo o nível de tensão do transformador, a estrutura do enrolamento e o tamanho do gap de óleo. Em aplicações práticas, as almofadas de gap de óleo precisam ser processadas e instaladas de acordo com desenhos e requisitos específicos de design.

Processamento e formação: Os métodos de processamento e formação das almofadas de gap de óleo são diversos, incluindo processos de corte, fresagem e outros. Com a melhoria do nível de tensão dos transformadores de potência e o aprimoramento dos requisitos de qualidade, o processo tradicional de corte tem sido difícil de atender à demanda, portanto, equipamentos avançados, como máquinas de formação de almofadas de gap de óleo, surgiram, e métodos de processamento de fresagem e formação em uma única etapa têm sido usados para melhorar efetivamente a qualidade do produto e a eficiência de produção.

Instalação e ajuste: Ao instalar a almofada de gap de óleo, é necessário garantir que a almofada se encaixe firmemente e que a posição seja precisa entre a almofada e o enrolamento. Ajustes e otimizações podem ser necessários durante o processo de instalação para garantir que as almofadas desempenhem seu melhor.

4. Importância

A importância das almofadas de gap de óleo em transformadores é evidente. Boas propriedades de isolamento e suporte são essenciais para garantir a operação segura e estável do transformador. Se a almofada de gap de óleo tiver defeitos ou for instalada incorretamente, pode causar descargas parciais, rastreamento e outros fenômenos, que por sua vez afetam o desempenho de isolamento e a vida útil do transformador.

Em resumo, as almofadas de gap de óleo são uma parte indispensável de equipamentos de energia, como transformadores. Através de design e processamento razoáveis, bem como instalação e ajuste corretos, elas podem desempenhar plenamente seu papel e fornecer uma garantia sólida para a operação segura e estável de equipamentos de energia.

5. Resumo

Em resumo, as almofadas de gap de óleo desempenham um papel importante em equipamentos de energia, como transformadores, e são um dos fatores-chave para garantir a operação segura e estável dos equipamentos. Com o rápido desenvolvimento da indústria de energia e o progresso contínuo da tecnologia de equipamentos de energia, os requisitos de qualidade e desempenho das almofadas de gap de óleo também continuarão a melhorar. Portanto, ao projetar e fabricar almofadas de gap de óleo, é necessário considerar plenamente as condições e requisitos operacionais do equipamento para garantir que as almofadas possam atender às necessidades reais e alcançar os melhores resultados.
